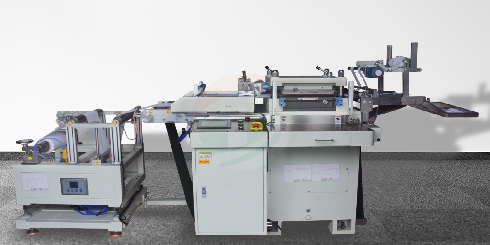

TOB-DMQ-350聚合物电池极片自动模切成型机

1.功能概述：

该设备适用于锂电池极片的自动模切成型。。。。。。。。

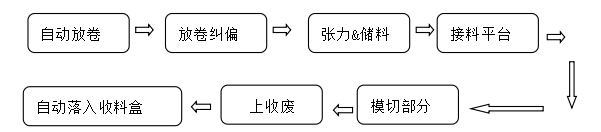

2作业流程：

极片卷料由变频电机控制放卷，，，，，，，，经过张力浮辊及精密纠偏机构，，，，，，，，由伺服电机驱动的青稞纸循环输送带送至模切主机内模切，，，，，，，，模切后收边料机构收集边料，，，，，，，，极片自动流入料盘。。。。。。。。

3.技术参数：

4.工艺性能：

1） 卷料放卷采用变频电机与位置检测电位器智能变速放卷；；；；；

2） 采用浮辊机构保持极片合适的张力；；；；；

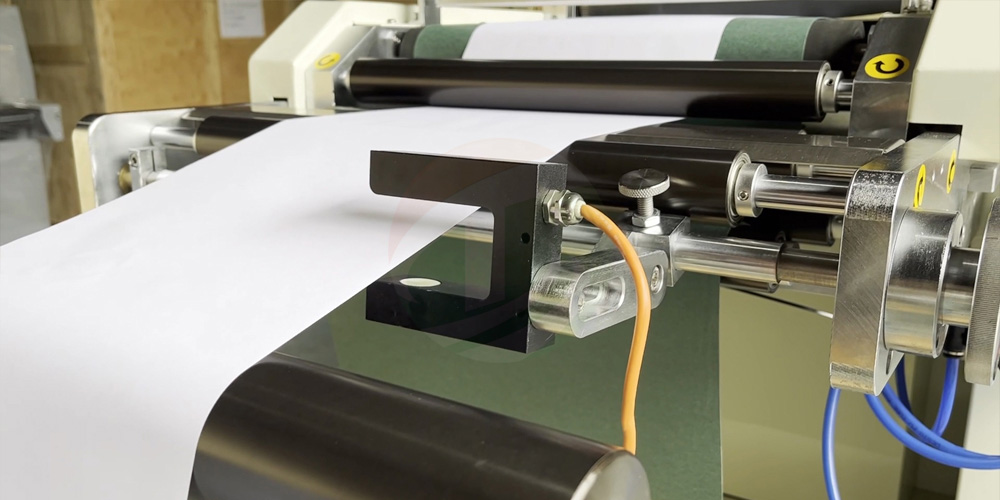

3） 精密伺服纠偏机构，，，，，，，，配合纠偏传感器，，，，，，，，实现高精度的闭环控制纠偏;

4） 送料辊为包丁晴橡胶胶辊，，，，，，，，由伺服电机加机密减速机驱动，，，，，，，，送料精准;

5） 单座高速模切机座,提高产能;

6） PLC程序控制,触摸屏可设定步进精度及模切定数参数；；；；；

7） 独特的拉带式收边料机构，，，，，，，，收边料平稳顺畅，，，，，，，，不断料；；；；；

8） 模切平台的下板高低采用步进电机控制，，，，，，，，可在触摸屏上手动调节每次上升或下降的步位移

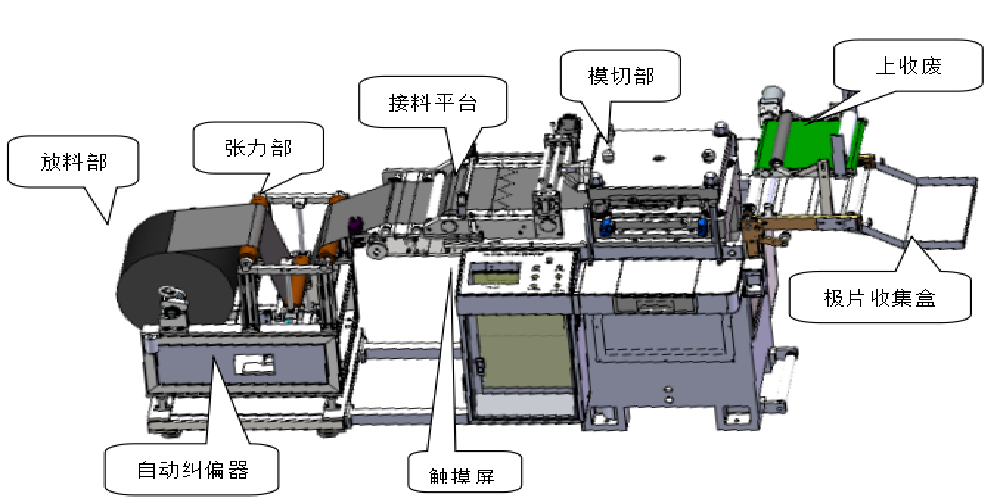

设备示意图
