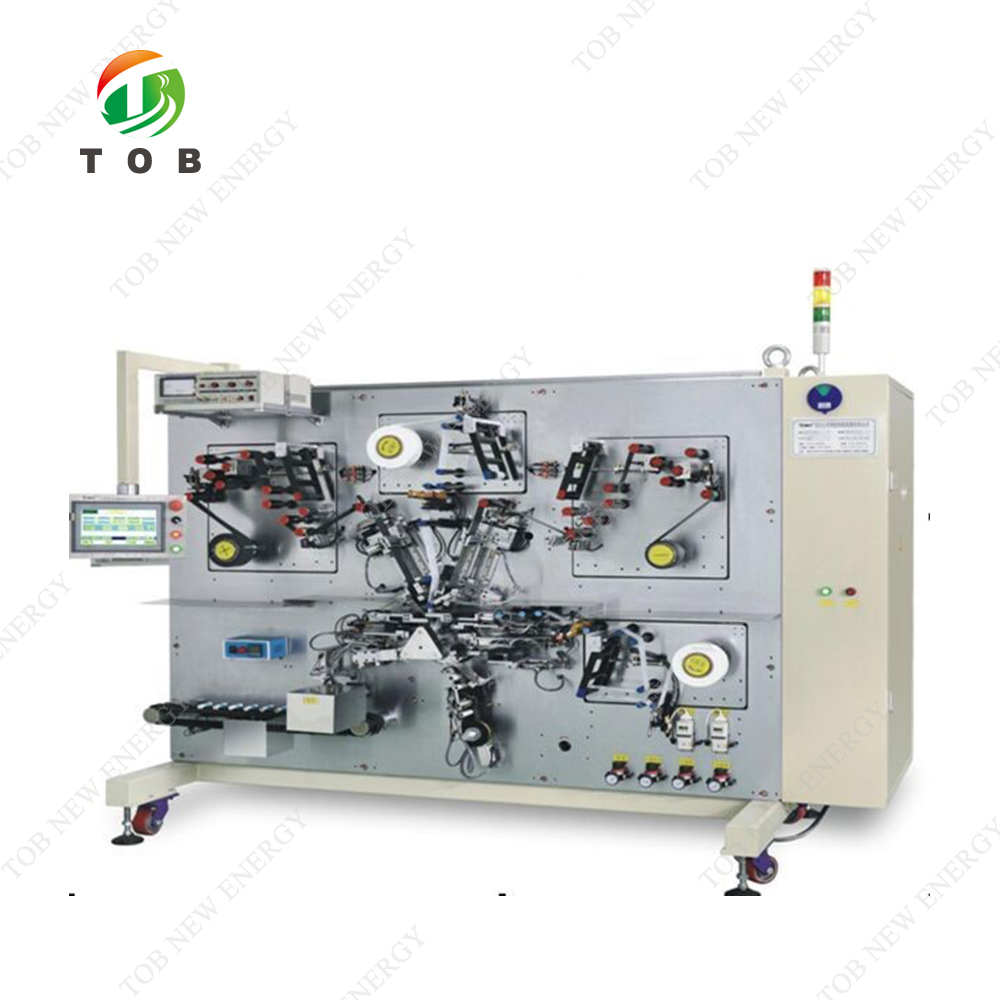

圆柱锂电池全自动卷绕机

1.设备功能描述（隔膜外包）：

本机主要用于圆柱锂离子电池电芯的卷绕。。。。。。。。工作过程如下：正、负极片及隔膜主动放卷，，，，，，，分别经过张力控制、除尘装置及纠偏装置（有卷前纠偏功能），，，，，，，隔膜除静电功能，，，，，，，引入卷绕部并按工艺要求进行卷绕，，，，，，，贴付终止胶带。。。。。。。。成品铰孔后自动下料，，，，，，，经短路检测及不良品剔除，，，，，，，将良品输送至收集台，，，，，，，实现全自动卷绕过程。。。。。。。。

2.设备所需材料规格及要求：

1)材料规格单位：mm

注：(1)单个极片极耳个数≤2个；；；；；；；；

(2)建议极耳采用通焊工艺，，，，，，，外露长度小于25mm；；；；；；；；

(3)正极先入、负极先入两种方式可通过修改参数自由设定。。。。。。。。

2)材料要求：

(1)极片涂布须均匀，，，，，，，长度及位置控制良好，，，，，，，碾压后波浪小于1mm，，，，，，，蛇形弯小于0.3mm/1000mm（以不影响卷绕精度为准）；；；；；；；；

(2)极片须连续分切，，，，，，，宽度误差小于±0.05mm，，，，，，，料卷不可有明显塔型（不超过±1 mm），，，，，，，收卷张力均匀；；；；；；；；

(3)极耳须平整，，，，，，，为防止误判，，，，，，，尽量避免碰弯；；；；；；；；

(4)极耳焊接后不影响极片本身的厚度；；；；；；；；

(5)终止胶带须收卷均匀，，，，，，，不可有明显塔型、褶皱、翘曲等现象；；；；；；；；

(6)极片有接带或少极耳、亮点等不良，，，，，，，在卷料中以色标标识，，，，，，，以便人工检出不良品。。。。。。。。

3.设备特点：

1)换工位采用伺服电机及分割器原理驱动转盘，，，，，，，定位准确，，，，，，，生产速度快；；；；；；；；

2)卷针采用先进的双半针单侧拔针方式，，，，，，，可提升卷绕速度；；；；；；；；

3)换针非常方便，，，，，，，卷针可以五分钟换好并正常生产；；；；；；；；

4)卷绕所有部件改用滑轨式结构，，，，，，，间隙配合好；；；；；；；；

5)可以适合做φ16-φ28尺寸，，，，，，，适用宽度在50-60mm之间，，，，，，，只需更换取料夹和变更参数即可，，，，，，，改机方便；；；；；；；；

6)人机为滑动式，，，，，，，换料和操作更加方便和安全；；；；；；；；

7)正、负极片、隔膜自动放卷及纠偏，，，，，，，张力通过比例阀控制，，，，，，，张力大小可以分段控制；；；；；；；；

8)短路检测通过短路测试机构测试，，，，，，，测试和放电一次性完成，，，，，，，接触好，，，，，，，误判少，，，，，，，外加防护罩；；；；；；；；

9)纠偏改为采用寻边纠偏，，，，，，，材料边缘检测的控制方法，，，，，，，设计更加合理，，，，，，，判断更加准确，，，，，，，纠偏速度快；；；；；；；；

10)极片放卷及裁端部设有除尘装置；；；；；；；；

11)终止胶带采用滚贴方式，，，，，，，不易褶皱；；；；；；；；

12)采用机械手下料，，，，，，，皮带输送，，，，，，，避免电芯碰伤；；；；；；；；

13)电器箱在卷机右侧，，，，，，，下料处与下工序流程衔接不受影响；；；；；；；；

14)设备界面友好，，，，，，，操作简便，，，，，，，维护简单。。。。。。。。

4.配套设施：
