数控滚槽预封口机
1.主要特点：
1)滚槽、封口均采用伺服电机丝杆驱动精度高，，，， ，精确控制进刀距离及速度稳定，，，， ，进刀无回弹现像(气缸受压缩阻力会有回弹) 。。。。 。。
2)超级电容器产品滚槽，，，， ，封口等尺寸，，，， ，可通过人机界面设定数据，，，， ，自动精密调节到所要的数据 。。。。 。。
3)封口下压速度先由快速进刀到封口卷边时变为慢速缓缓卷边 。。。。 。。
4)采用夹套式夹持固定产品，，，， ，稳固无晃动，，，， ，定心同轴度高，，，， ，滚槽,封口均匀，，，， ，失圆度好 。。。。 。。
5)采用高精度直线导轨组导向进刀，，，， ，滚槽封口精度高，，，， ，尺寸稳定 。。。。 。。
6)PLC控制，，，， ，人机界面显示，，，， ，易形成自动化 。。。。 。。
7)采用外罩智能防护，，，， ，使用安全可靠 。。。。 。。
8)外观几何设计、精致美观，，，， ，操作方便 。。。。 。。
2.过程说明：
人工将产品放入夹套内，，，， ，自动琐紧环形夹套，，，， ，将电容同心固定 。。。。 。。然后电机起动带动夹套主轴旋转，，，， ，产品在匀速状态下旋转，，，， ，伺服电机带动滚槽刀进刀，，，， ，伺服电机带动封口刀下压旋封产品，，，， ，使产品在稳固夹持旋转状态下进刀，，，， ，进行滚槽，，，， ，完成后各部件回原位，，，， ，手工取出产品 。。。。 。。
3.技术参数：
|
封口后电容器高度 |
±0.05mm |
|
滚槽高度精度 |
±0.05mm |
|
滚槽深度精度 |
±0.02mm |
|
使用寿命 |
工装模具正常使用寿命达到500万次以上 。。。。 。。 |
|
产能 |
≥3PCS |
|
稼动率 |
98％ |
|
气源 |
0.5~0.7MPa可调 |
|
用气量 |
0.2m?/min |
|
电源 |
220V/50HZ |
|
功率 |
2.5KW |
|
外形尺寸 |
L1100mm *W 900mm * 1700mm |
|
重量 |
800kg |
|
适用于直径60系列电池﹑超级电容器产品（直径可定做） |
|
|
采用模具滚轮滚槽方式 。。。。 。。 |
|
4.安装环境要求：
|
电要求 |
220V 50Hz |
|
功率 |
2.5KW |
|
气要求 |
0.5～0.7MPa压力经干燥后的压缩空气 |
|
用气量 |
0.2 m?/min |
|
承重要求 |
800kg/米以上 |
|
工作温度 |
15～30℃ |
|
湿度 |
30～80％Rh |
|
外形尺寸 |
L1100mm *W 900mm * 1700mm |
|
设备水电气、承重、工作温湿度等要求，，，， ，设备尺寸等 |
|
|
放置在一楼的设备搬运高度小于1.9米，，，， ，放置在楼上的设备需通过宽1.1米高1.8米深1.3米的电梯搬运，，，， ，乙方需提前确定从厂房外到车间内部的搬运路线和安装方式 。。。。 。。 |
|

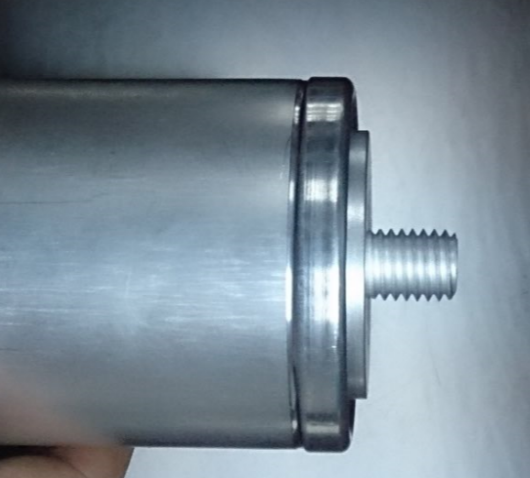

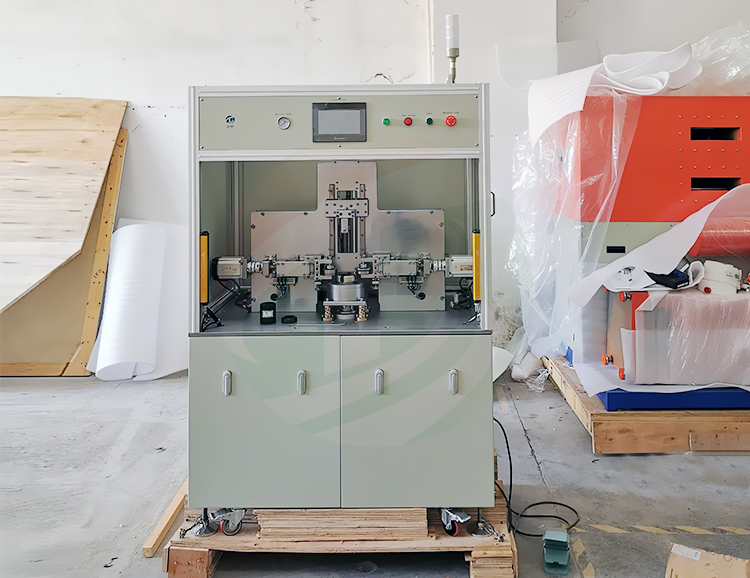

图片参考
|
|
|
