圆柱电池注塞泵精密注液系统
1.产品简介:
适用于高端微量液体精密计量如医药、电解液、酸、溶剂、乳制品、胶水、试剂等行业的各种液体介质。。。。。圆柱电池 锂电池研发
2.工作原理:
高精密电动计量泵是利用联轴器与步进电机的连接,,,,,,,,驱动柱塞杆在陶瓷腔内往复式的旋转,,,,,,,,在进液口与出液口之间形成往复式的阀向切换。。。。。从而达到精确控制液体介质进液与出液的工作目地。。。。。
3.工艺流程:
电源及液体介质等准备→柱塞杆旋转空腔吸液入腔→柱塞杆旋转过进液口后关闭进液口→柱塞杆继续旋转将腔工液体排出→柱塞杆旋转过出液口后将出液口关闭。。。。。
4.主要特点:
1)适合高端微量精密液体介质计量灌装、添加、注液、喷涂、划线。。。。。采用无阀门式设计,,,,,,,,流量极稳定,,,,,,,,流量精度在±3‰以内。。。。。
2)泵芯材料采用特殊工业陶瓷(氧化锆ZrO?、氧化铝Al?O?),,,,,,,,具备高强度的抗磨损,,,,,,,,抗酸碱腐蚀性,,,,,,,,抗高温,,,,,,,,使用寿命长的优良特点。。。。。
3)具备防化学反应,,,,,,,,接触介质部分均为陶瓷。。。。。
4)泵芯与泵套采用最先进的纳米技术与凝胶注模成型技术相结合加工而成,,,,,,,,微观结构均匀,,,,,,,,密度极高。。。。。配对精度极高,,,,,,,,达到自密封性,,,,,,,,自润性的顶尖级陶瓷技术,,,,,,,,无需额外的密封件和润滑油辅助。。。。。
5)泵套及部件机构匀具备耐酸、碱等,,,,,,,,能适应各种环境恶劣的液体场合计量。。。。。
6)设计结构为正排量柱塞结构,,,,,,,,往复旋转运行,,,,,,,,调节冲程长度/旋转周期改变流量大小。。。。。
7)无浪费、无气泡、无泄露、无点液、无堵塞。。。。。
8)系统功能强大,,,,,,,,多容量、多速度选择,,,,,,,,可即变换逆向传送液体。。。。。
9)无动态密封件及易损件,,,,,,,,唯一运动部件柱塞杆,,,,,,,,维护简单。。。。。
10)采用进口可编程控制器及触摸屏人机对话,,,,,,,,参数设置方便,,,,,,,,性能稳定可靠。。。。。
11)可按设定的参数进行计量注液,,,,,,,,达到规定计液量的时候,,,,,,,,自动停止计量。。。。。
12)标准通信接口,,,,,,,,可独立使用也可方便与PLC或工控机通信。。。。。
13)操作人员可根据生产实际的计液总量为:Q总(总的计液量)=Q 冲程(冲程量)*N冲(冲程次数)。。。。。
14)具备正抽/回抽/回抽量/延时计量/待机清洗/产能计数等可设置功能模式。。。。。
15)整机外型小巧,,,,,,,,美观大方,,,,,,,,使用灵活,,,,,,,,操作简单、运行稳定,,,,,,,,安全可靠。。。。。
5.技术参数:
|
产品类型 |
单头1出1往复式旋转正排量工业陶瓷柱塞计量泵 |
|
泵芯材料 |
ZrO?、Al?O? |
|
泵芯性能 |
耐腐蚀、耐高温、耐磨损、、高硬度、摩擦系数低、使寿命长 |
|
泵芯配对精度 |
2μm |
|
驱动方式 |
进口伺服电机/步进电机 |
|
转速范围 |
1-1200rpm正反转可逆 |
|
速控方式 |
脉冲 |
|
控显方式 |
显控 4.3寸触摸屏人机界面对话操作 |
|
编程软件 |
显控可编程控制器 |
|
存储性能 |
永久性存储器能存储参数及多至100种配方 |
|
单冲程容量范围 |
0μL-10000μL Max10000 /1次冲程 |
|
容量计算方式 |
Q总(总的计液量)=Q 冲程(冲程量)×N冲(冲程次数) |
|
计量精度 |
千分之五以内 |
|
适用介质温度 |
介质液体温度≤250℃(由于选材不同,,,,,,,,下单时请注明) |
|
导液管 |
PE/Teflon/进液内径Φ6,,,,,,,,外径Φ8,,,,,,,,出液内径Φ6,,,,,,,,外径Φ8 |
|
出液针头 |
Φ2.5/Φ4.0/Φ6.0(针头及针头长度可选) |
|
计量泵尺寸 |
L×W×H 201×125×147mm |
|
控制器尺寸 |
L×W×H 295×215×157mm |
|
重量 |
≈7.3kg含控制器、计量泵 |
|
适用电源 |
AC 220V±10%,50Hz/60Hz(标配) AC 110V±10%,50Hz/60Hz(选配) |
|
工作环境 |
温度0~40℃, 相对湿度 < 80% |
|
防护等级 |
IP31 |
|
安全性能 |
密码;;;;;;ひ约俺龀Щ指垂δ芤匀繁R焉瓒ú问槐凰嬉庑薷 |

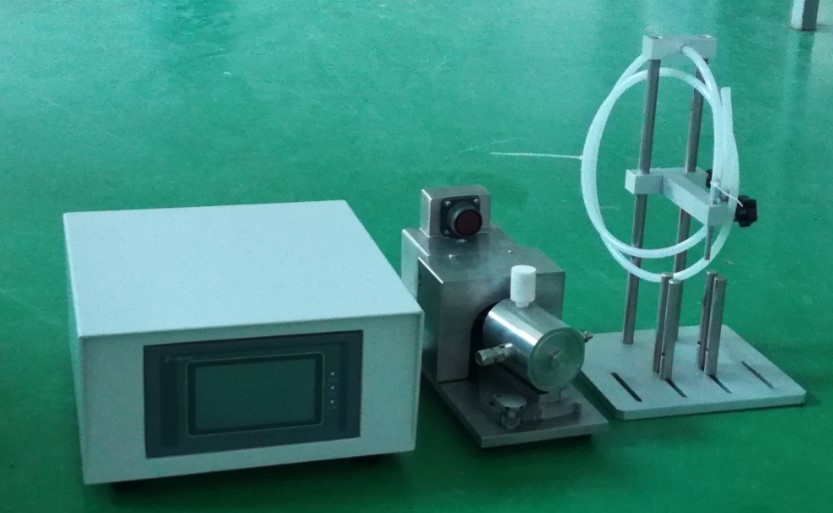

产品图片
