容积、尺寸和重量

标称容积

162L

内箱尺寸(宽×深×高)

460mm×400mm×880mm

外型尺寸(宽×深×高)

570mm×570mm×1530mm

重量

90KG

电源

220V 2KW

性能

测试环境

环境温度为+5~+40℃、相对湿度≤85%、试验箱内无试样条件下

测试方法

GB/T 5170.2-2008 温度试验设备

GB/T 5170.5-2008 湿热试验设备

温度范围

0℃～+60℃

温度波动度

≤0.5℃（注：如按 GB/T5170.2-1996 表示，，，，，，，，波动度为≤±0.25℃）

温度偏差

±1℃

温度均匀度

小于等于±1℃

升温时间

3℃/min（平均升温速率）

降温时间

0.5℃/min（平均降温速率）

满足试验方法

GB/T2423.1-2008(IEC60068-2-1:2007) 低温试验方法

Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高温试验方法

Bb GJB150.4-1986低温试验

GJB150.3-1986高温试验

GB/T2423.3-2006(IEC60068-2-78:2007)恒定湿热试验方法

Cab GB/T2423.4-2008(IEC60068-2-30:2005) 交变湿热试验方法Db

GJB150.9-1986湿热试验（图 1、图 2）

（每立方米负载不大于 35kg/m3 钢的热容量，，，，，，，，湿热试验时无有源湿、热负载）

结构特征

保温围护结构

外壁材料：优质沙面不锈钢板

内壁材料：优质镜面不锈钢板 （密封条可耐高低温范围-100 度——+300 度，，，，，，，，寿命 10 年）

箱体保温材料：玻璃纤维（石棉）

空气调节通道

采多翼离心式循坏风扇，，，，，，，，加强轴心加耐高低温之旋转叶片铝合金制成，，，，，，，，以达强制对流。。。。。。。。

FLOW THROW 送风方式；；；；；；；；水平扩散垂直热交换弧形循环。。。。。。。。

试验箱标准配置

观察窗：透明电热膜中空钢化玻璃 1 个（位于门上）

引线孔：φ 45mm 5 个（位于箱体左侧）

内部备室内照明灯(高效长寿节能灯)

移动脚轮：4 个

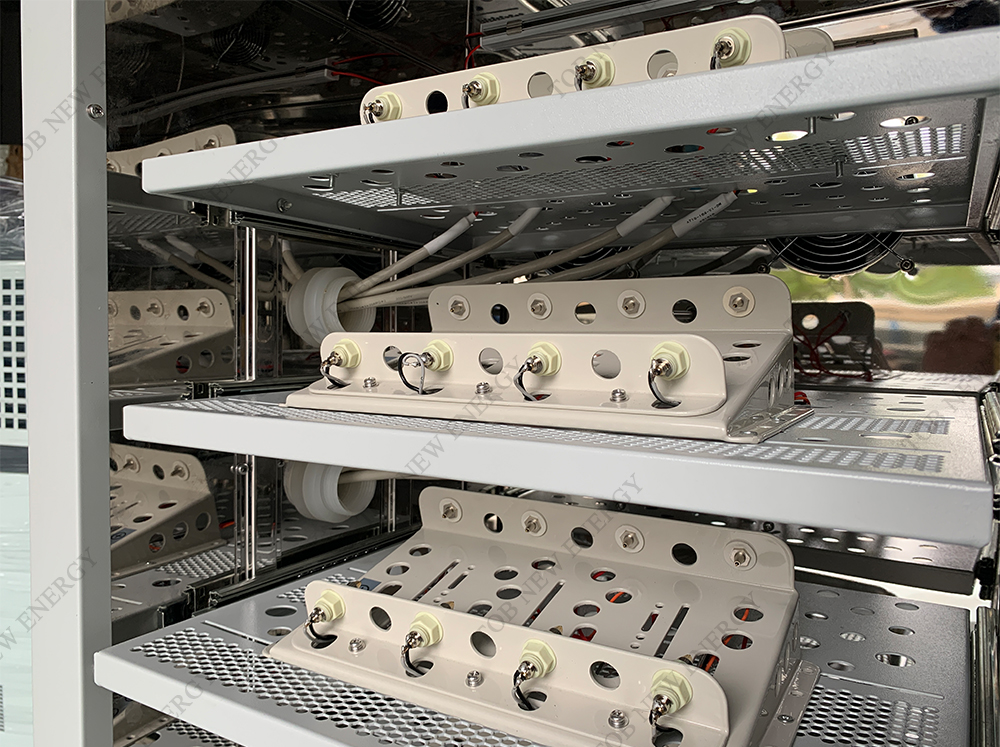

样品架：不锈钢样品架托盘 5 层，，，，，，，，导轨 5 对，，，，，，，，承重(均布):10kg/层

（箱内样品累计总承载不超过：80kg）

门

单开铰链门（面对箱体时，，，，，，，，右铰链），，，，，，，，配观察窗、照明灯

控制面板

控制器显示屏、电源开关及状态指示灯

机械室

制冷机组、排水孔

冷凝风机、冷凝器进风口

配电控制柜

集成电路板、空气开关、按钮开关

加热器

镍铬合金电热丝式加热管

加热器控制方式：无触点等周期脉冲调宽，，，，，，，，SSR（固态继电器）

加热器功率：1.4KW

电源线孔及排水孔

位于箱体背部下测

制冷系统

工作方式 A

采用一级压缩

制冷压缩机

全封闭低噪音转子式压缩机

蒸发器

翅片管式换热器（兼做除湿器）

冷凝器

风冷式：翅片管式换热器。。。。。。。。

节流装置

膨胀阀+毛细管

板式热交换器

不锈钢钎焊板式换热器

制冷机控制方式

控制系统根据试验条件自动调节制冷机运行最佳节能工况

蒸发器制冷量由控制系统驱动电磁阀切换

压缩机回气冷却回路

制 冷 剂

R134a（臭氧耗损指数均为 0，，，，，，，，R23 为复叠式制冷系统采用）

电气控制系统

九图集成

控制器型号

上海九图控制器

显示器

JTSH200：5 英寸，，，，，，，，

运行方式

程序方式、定值方式

设定方式

JTSH200 中文菜单（可自由选择），，，，，，，，按键屏方式输入

程序容量

JTSH200

程序：最大 1 组

段数：最大 1 段

循环数：最大可无限循环

设定范围

温度：根据设备的温度工作范围调整

分辨率

温度：0. 1℃；；；；；；；；时间：1min; 湿度：0.1％RH(温湿度试验设备)

输入

PT100 白金热电阻

控制方式

抗积分饱和 PID

BTC 平衡调温控制方式+DCC 智能冷量控制+DEC 智能电气控制

(温度试验设备)

BTHC 平衡调温调湿控制方式+DCC 智能冷量控制+DEC 智能电气控制(温湿度试验设备)

附属功能

故障报警及原因、处理提示功能

断电；；；；；；；；すδ

上下限温度；；；；；；；；すδ

温度测量

温度：PT100 白金热电阻

安全；；；；；；；；ぷ爸

制冷系统

压缩机过热

压缩机过流

压缩机超压

冷凝风机过热

试验箱

可调式超温

空气调节通道极限超温

风机电机过热

其它

总电源相序和缺相；；；；；；；；ぃㄈ嗍降缭词视茫

过载及短路；；；；；；；；

其他配置

电源线缆

220V     2KW

总电源开关

正泰漏电；；；；；；；；

运输

试验箱为整体式，，，，，，，，整体运输

使用条件

由用户保证下列各项条件

安装场地

地面平整，，，，，，，，通风良好

设备周围无强烈振动

设备周围无强电磁场影响

设备周围无易燃、易爆、腐蚀性物质和粉尘

设备周围留有适当的使用及维护空间

环境条件

温度：5℃～40℃

相对湿度：≤85%

3.气压：86kPa～106kPa
