1.产品概述：
随着便携式电子产品、混动汽车等行业的快速发展，，，，，，，，对电池的需求日趋旺盛。。。。。。。电池生产厂家需要对大批量电池进行高效率、高精度的分选、配阻。。。。。。。特普特多年以来在电池测量行业的经验积累下，，，，，，，，研发的HP3560电池内阻测试仪满足了这一需求。。。。。。。
HP3560采用ARM处理器基于多任务架构，，，，，，，，TFT液晶显示，，，，，，，，中文菜单。。。。。。。性能卓越，，，，，，，，既适合电 池流水线的批量测试也适合实验室对电池的科研评估。。。。。。。在配合多路扫描仪后，，，，，，，，能广泛用于电池多档分选以及电池配组。。。。。。。
2.性能介绍：
1)内阻基本精度0.3%，，，，，，，，电压精度0.01%。。。。。。。
2)内阻范围:0.1μΩ~3kΩ 。。。。。。。
3)电压范围:10μV~60 V。。。。。。。
4)内部触发/手动触发/外部触发/总线触发/自动触发。。。。。。。
5)测试速度:100次/秒，，，，，，，，50次/秒，，，，，，，，20次/秒，，，，，，，，3次/秒。。。。。。。
6)快速外部触发时，，，，，，，，仪器自动校准。。。。。。。
7)滤波频率50Hz/60Hz可选。。。。。。。
3.技术参数：
|
型号 |
TOB-HP3560 |
|||||||||||
|
显示 |
3.5 寸 TFT 真彩液晶 |
|||||||||||
|
信号源 |
1kHz±0.2 AC 测试电流：<100mA； ；；；；；； |
|||||||||||
|
测试参数 |
交流电阻(ESR)，，，，，，，，直流电压(DCV) |
|||||||||||
|
内阻Ω |
交流电阻(ESR) |
|||||||||||
|
范围 |
0.1μΩ ～3kΩ |
|||||||||||
|
基本精度 |
0.5%±10 字（3mΩ量程）;0.3%±5 字（30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ量程） 3mΩ量程:{中速(MEDIUM)加上±5 字,快速(FAST)加上±10 字,超快速(EX.FAST)加上±30 字;} 30mΩ-3kΩ量程:{中速/快速(MEDIUM/FAST)加上±2 字,超快速(EX.FAST)加上±3 字;} |
|||||||||||
|
量程 |
3mΩ |
30mΩ |
300mΩ |
3Ω |
30Ω |
300Ω |
3kΩ |
|||||
|
最大读数 |
3.1000 |
31.000 |
310. 00 |
3.1000 |
31.000 |
310.00 |
3100.0 |
|||||
|
分辨率 |
0.1uΩ |
1uΩ |
10uΩ |
100uΩ |
1mΩ |
10mΩ |
0. 1Ω |
|||||
|
测量电流 |
100mA |
100mA |
10mA |
1mA |
100uA |
10uA |
10uA |
|||||
|
量程 |
自动和手动七量程 |
|||||||||||
|
电压 V |
直流电压(DCV) |
|||||||||||
|
范围 |
10μV～60V |
|||||||||||
|
基本精度 |
0.01%±3 字 |
|||||||||||
|
中速/快速时加上±2 字,超快速时加上±3 字; |
||||||||||||
|
量程 |
6V |
60V |
||||||||||
|
最大读数 |
6.00000 |
60. 0000 |
||||||||||
|
分辨率 |
10μV |
100μV |
||||||||||
|
测试速度 |
慢速：3 次/秒、中速：20 次/秒、快速：50 次/秒、超快速：100 次/秒 |
|||||||||||
|
校正 |
全量程内短路清零 |
|||||||||||
|
比较器 |
30 组记录 7 档分选 档计数 |
|||||||||||
|
其它功能 |
文件、数据保存，，，，，，，， U 盘导出 |
|||||||||||
|
触发模式 |
内部触发/手动触发/外部触发/总线触发/自动触发 |
|||||||||||
|
接口 |
RS-232C/Handle r（PLC接口）/ USB（主机）/LAN |
|||||||||||
|
电源 |
电压:100V-240V AC：频率:47Hz-63Hz |
|||||||||||
|
功率 |
10W |
|||||||||||
|
尺寸 |
325mm*215mm*96mm（L*W*H） |
|||||||||||
|
重量 |
3kg |
|||||||||||

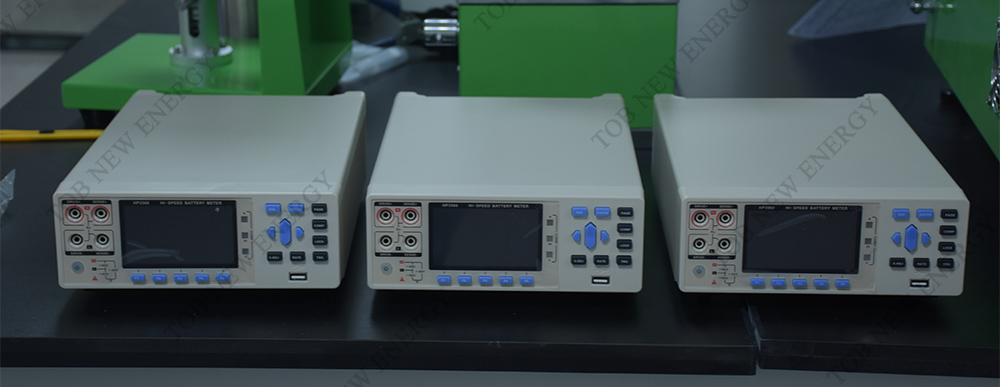

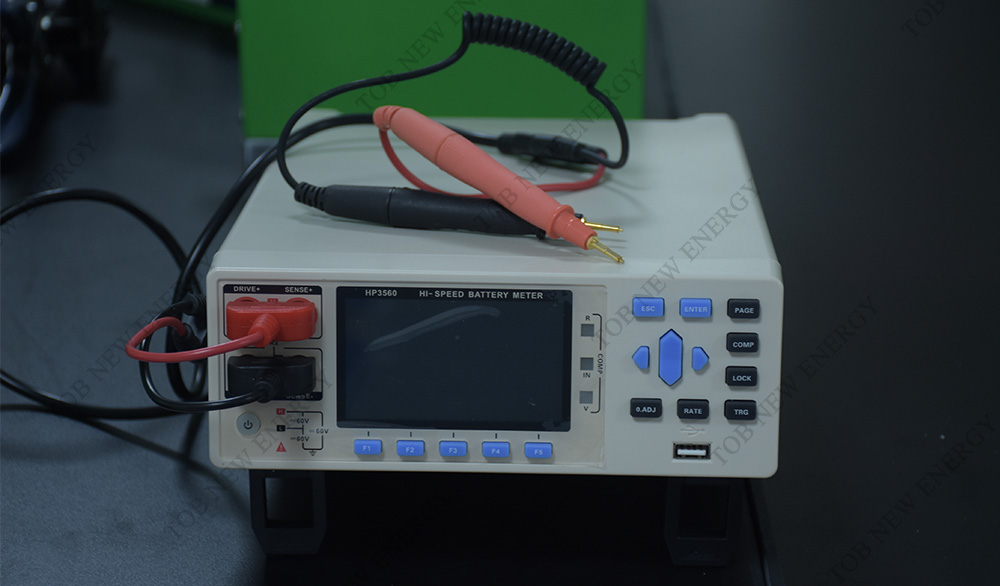

产品图片
