1、工作原理

弯曲的半径不同，，，，，，，，它对底材的延展性能亦不同，，，，，，，，把经涂布的金属底材在圆柱下弯曲，，，，，，，，可得到涂层在弯曲下延展性及附着力指标。。。。。。圆柱弯曲是只需把试板放在已知直径的圆轴上弯曲，，，，，，，，然后检查涂层的开裂，，，，，，，，剥落或其他破坏的情况。。。。。。

2、主要参数

极片弯曲度测试仪的轴的直径分别为2、3、4、5、6、8、10、12、16、20、25和32mm。。。。。。

旋转柄调整量应大于17mm，，，，，，，，与试棒贴紧时允许缝隙为0.05mm。。。。。。

支板部件升降量应大于17mm，，，，，，，，与试棒贴紧时允许缝隙为0.1mm。。。。。。

本仪器适用于1.0mm以下厚度的样板。。。。。。

3.使用与操作

（1）按产品标准要求取样、涂布、干燥并测厚。。。。。。

（2）将漆膜试验器安放在靠及试验工作台边缘处，，，，，，，，以使调节把手能自如操作并插入样板。。。。。。

（3）按产品要求选择一个合适的轴棒。。。。。。插入试验器基座与轴棒孔中，，，，，，，，并用手动螺母紧固。。。。。。

（4）转动调节手轮托板，，，，，，，，将样板的涂膜面向下插入轴棒与调节把手之间，，，，，，，，并在托板之上用紧固螺钉与压条压紧。。。。。。

（5）转动调节手轮抬起托板使样板贴紧轴棒。。。。。。

（6）转动调节把手至最低位置，，，，，，，，调节把手上的压紧轴的旋钮，，，，，，，，使压紧轴贴紧样板。。。。。。

（7）抬起调节把手，，，，，，，，在1-2秒内平稳地抬起180°，，，，，，，，此时轴上的样板也弯曲180°。。。。。。

（8）转动调节手轮，，，，，，，，放低托板，，，，，，，，使弯曲样板离开轴棒而取出。。。。。。

（9）样板的检测

 弯曲后，，，，，，，，不要将样板从仪器上取出，，，，，，，，立即检查样板，，，，，，，，按产品标准要求,用正常视力或用10倍放大镜检查涂层是否开裂或从底板上剥离（不计离板边小于10mm涂层），，，，，，，，但需注明使用放大镜。。。。。。以免与正常视力结果造成误会。。。。。。

（10）认定首先引起破坏的轴直径的操作程序

依据上述操作，，，，，，，，依次（从大到。。。。。。┦匝榻闲≈本兜闹嶂敝镣磕た鸦蚬鹊装迳习离，，，，，，，，再将在一场块新的样板上以同样的轴径重复操作，，，，，，，，证明这个结果后，，，，，，，，记录最先使涂膜开裂或剥离的轴径。。。。。。如果最小直径的轴也不能使涂膜破坏，，，，，，，，则记录该涂膜在最小直径的轴上，，，，，，，，弯曲时不会被破坏。。。。。。

（11）试验环境与条件

为使结果正确，，，，，，，，试验应在23±2℃的温度和50±5%相对温度下进行。。。。。。

4.使用时注意事项

（1）为了防止在弯曲操作时破坏涂层，，，，，，，，在样板的涂膜面上可衬附一张薄纸后，，，，，，，，再插入托板和调节把手之间作试验。。。。。。

（2）若使用10倍放大镜观察之试验结果应注明。。。。。。

（3）使用最小的直径的轴棒也不发生开裂或剥离，，，，，，，，在这种情况下，，，，，，，，也应注明这个轴棒的直径。。。。。。

（4）样板若是铝板其长边应平行于压延方向。。。。。。

（5）漆膜弯曲试验器长期不使用时，，，，，，，，应将所有轴棒涂上无水凡士林。。。。。。

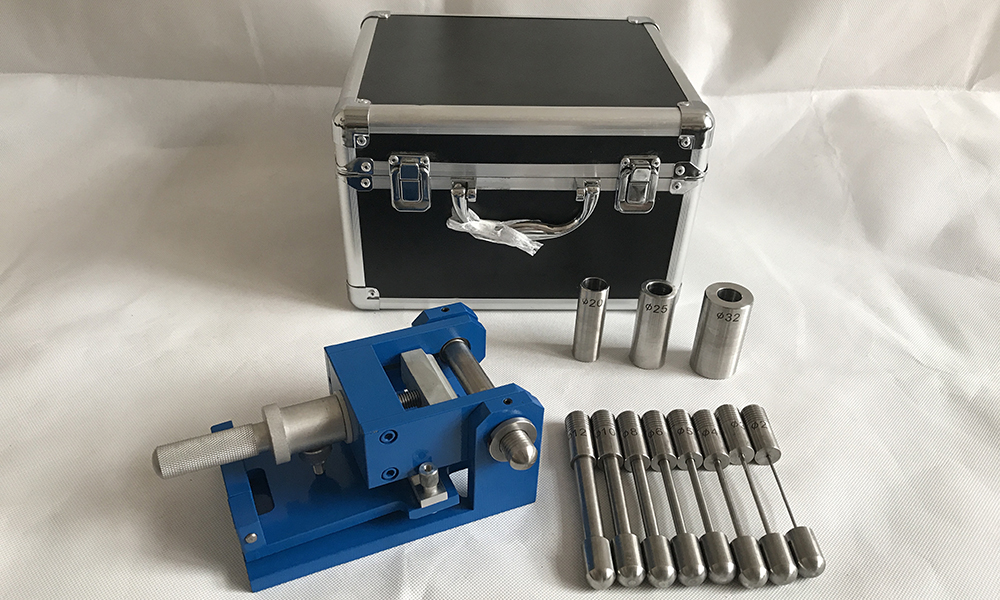

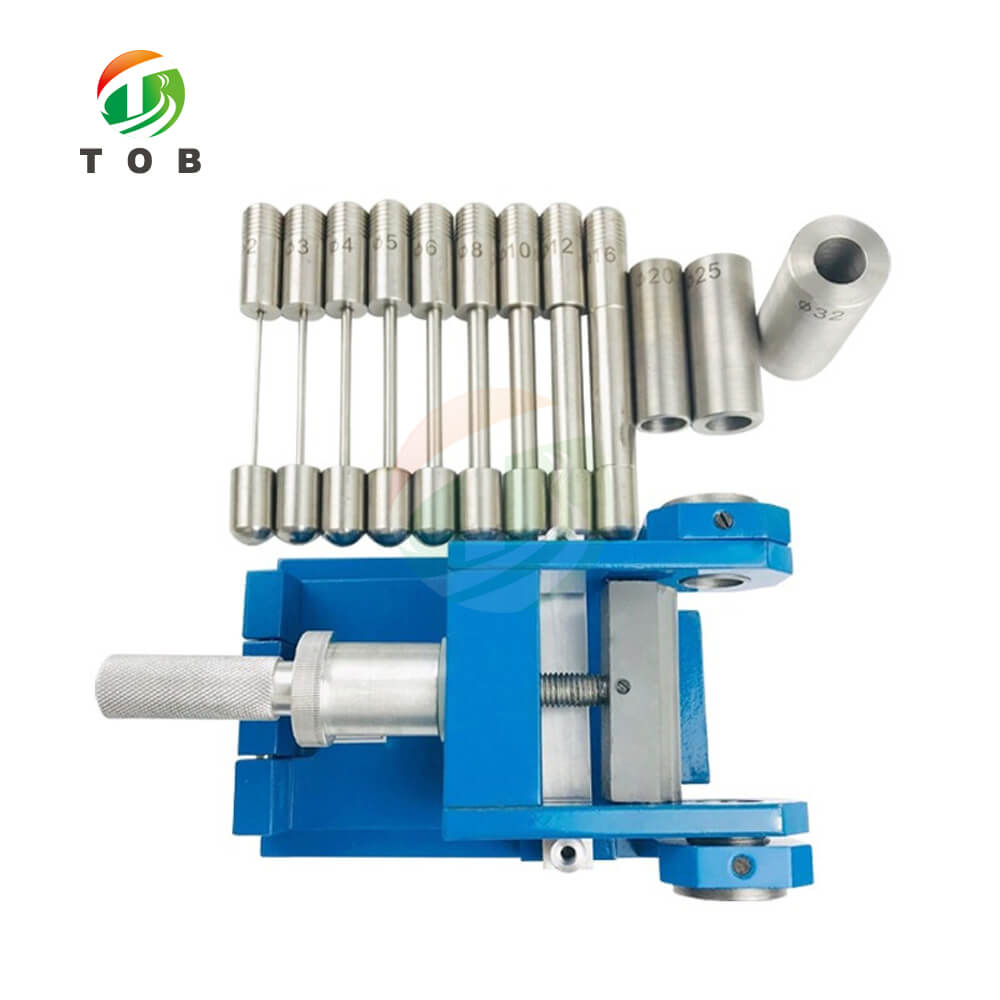

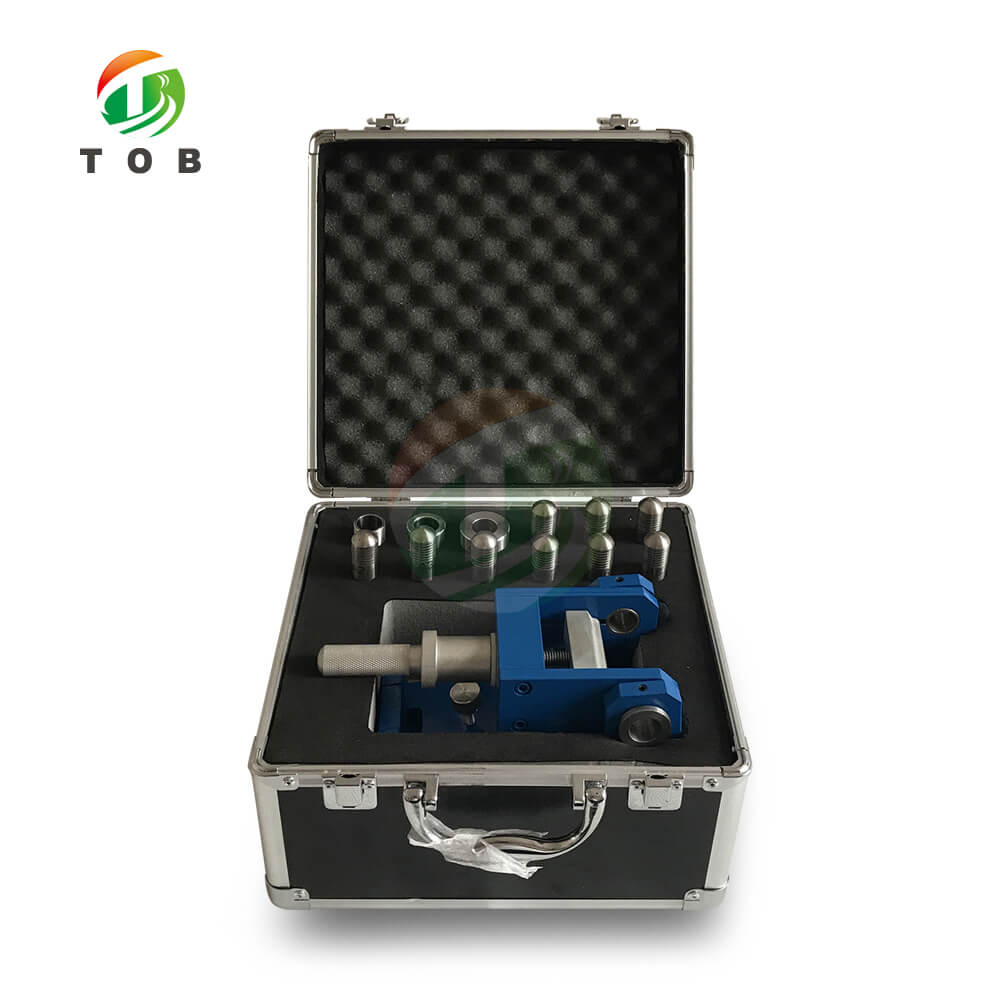

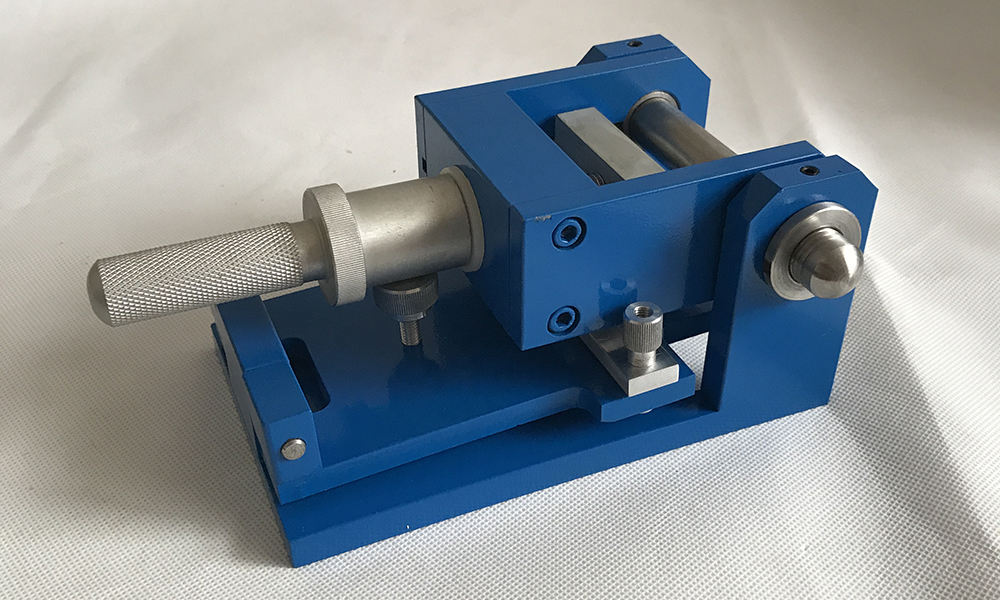

产品图片
