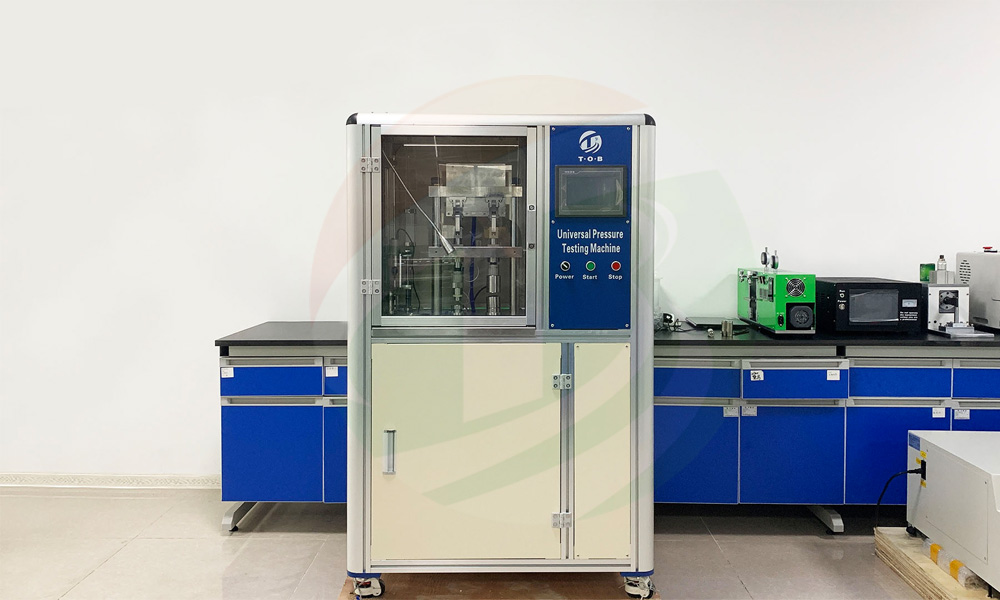

1．系统组成

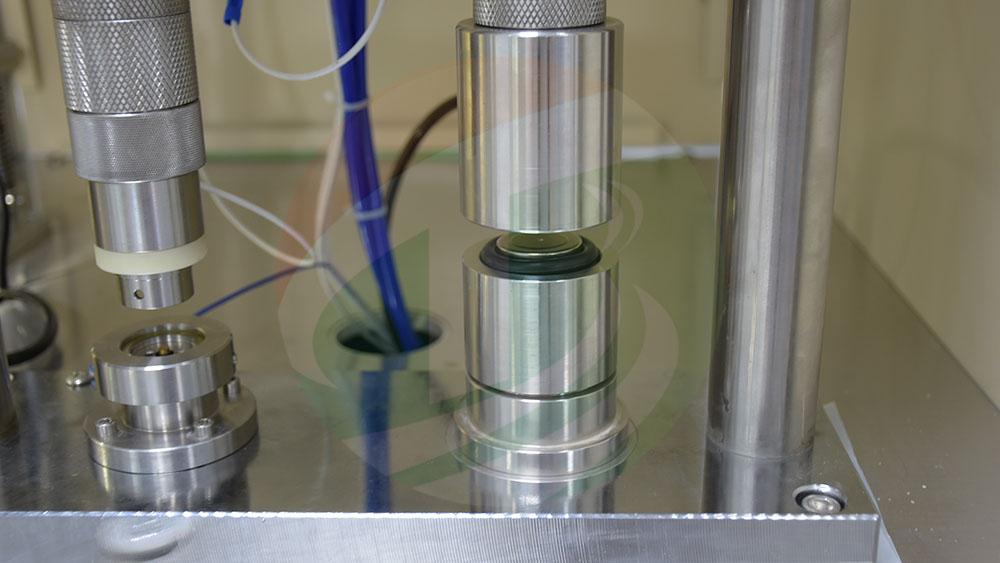

主要由两套气缸驱动的检测夹具组件，，，，，，单级气体增压泵，，，，，，数字压力变送器，，，，，，高压电磁阀，，，，，，PLC 触摸屏等控制电器，，，，，，电脑及配套的测试数据采集系统等组成。。。。。。。

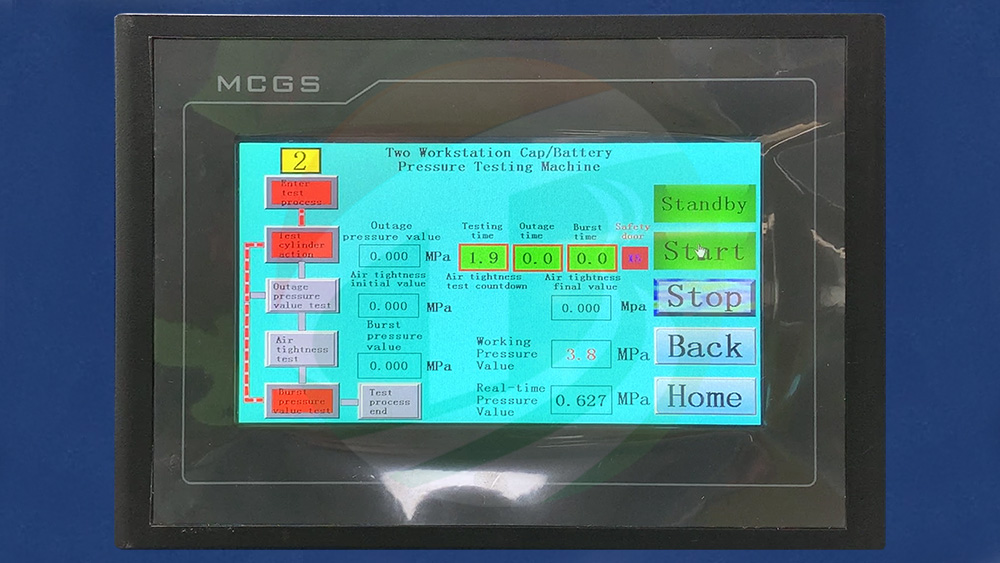

增加一套检测用高压力自动恒压机构,使测试结果更稳定。。。。。。。中心压力值及上下偏差，，，，，，可以在触摸屏上设定，，，，，，实现精确控制。。。。。。。

增加一套电磁阀，，，，，，及相应的程序，，，，，，确保增压泵能正常工作。。。。。。。

增加一套专门的夹具组件，，，，，，利用肉眼检视的方式，，，，，，检测锂电池样品的气密性。。。。。。。

2. 主要技术条件

检测压力：0-6.0Mpa，，，，，，可在触摸屏上设定最大值。。。。。。。最大值达 7.0Mpa。。。。。。。

输入气压：0.5-0.7Mpa，，，，，，使用普通压缩空气工作，，，，，，不需要氮气。。。。。。。

检测工位数：两个。。。。。。。一个检测 26650 空壳锂电池，，，，，，另一个检测 26 盖帽。。。。。。。

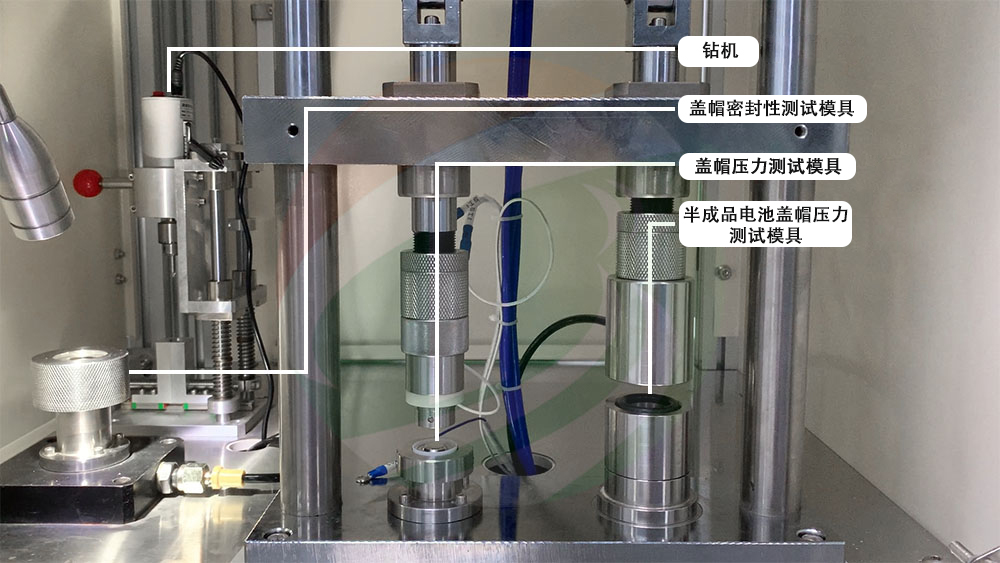

配套一套钻孔部件.

设计一套专门的夹具组件，，，，，，滴水方法，，，，，，利用肉眼检视的方式，，，，，，检测 26650 锂电池样品的气密性。。。。。。。

适用检测规格：26650 空壳锂电池，，，，，，26 盖帽。。。。。。。以客户提供的样品为准。。。。。。。

机器自动记录测试结果，，，，，，可转存到 U 盘,在电脑打印。。。。。。。

在配套的电脑及数据采集软件，，，，，，把测试结果采集处理。。。。。。。数据格式为 EXCEL。。。。。。。采集精度为0.1%。。。。。。。
