TOB-MC150气动模切机
1.主要特点:
片式极片供料,,,,,,刀模板实现模切,,,,,,可放在手套箱内使用;;;;;
更换刀模方便、快捷;;;;;
刀模寿命长,,,,,,正常使用≥3万次;;;;;
没有毛边、掉粉、压痕等质量缺陷;;;;;
采用四根导柱结构,,,,,,上下滑动顺畅精度高;;;;;
外观精致,,,,,,钣金采用立体几何设计,,,,,,简洁美观;;;;;
操作简便、安全可靠、体积小!。。。;;;;;
2.工作过程说明:
将极片放入模切位置,,,,,,然后按下启动阀,,,,,,气缸驱动模切刀组上行自动将极片裁切成型,,,,,,取出极片即完成。。。。。。
3. 技术参数:
垂直毛刺 |
≤12μm |
水平毛刺 |
≤20μm |
刀模寿命长 |
正常使用≥3万次 |
最大冲切尺寸 |
L150mm包括极耳xW100mm(可根据客户要求定制) |
冲切精度 |
±0.1 mm |
冲切压力 |
Max. 1T(0.5MPa压缩气),,,,,,冲切电池极片推荐使用压力500Kg |
模切行程 |
35mm |
压缩空气 |
0.5MPa压缩气,如放在手套箱内使用的气体与手套箱一致 |
外形尺寸 |
L350mm*W230mm*H300mm |
设备重量 |
32kg |
4.设备组成:
本机由以下几大部分组成
(1)机械部分:上模刀机构、下模板机构、驱动部分、导向部分、外罩、基座部分等
(2)电气及标准件
气动元件:Airtac
轴承运动件:NSK/台湾宝龙
5.保养方法:
1) 经常擦拭模切刀板,,,,,,导向组件,,,,,,保持清洁。。。。。。
2) 滚珠导柱导套直线运动部位加油润滑,,,,,,保持运动顺畅。。。。。。
3) 若长时间不使用时,,,,,,将机构运动部件表面擦拭干净,,,,,,表面要喷涂防锈油;;;;;ぁ!。。。。
4) 定期检查机器各部位的螺钉,,,,,,螺母,,,,,,销钉等紧固件进行检查,,,,,,防止松动,,,,,,杜绝机器
质量事故及人身事故。。。。。。

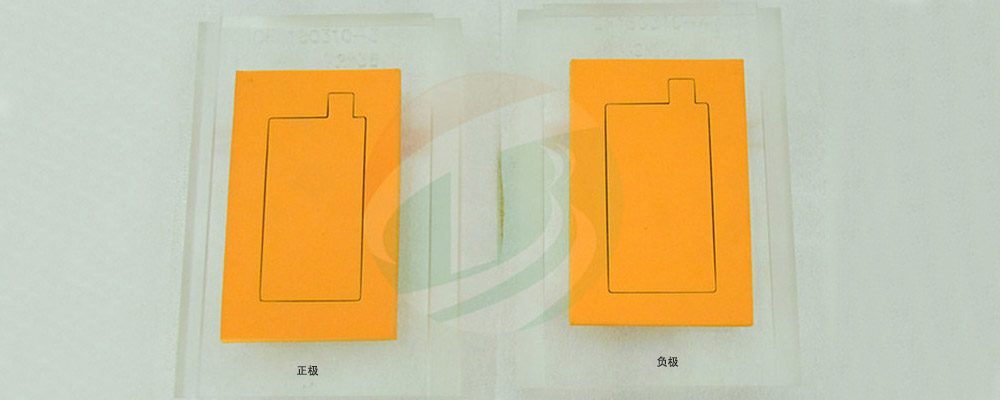

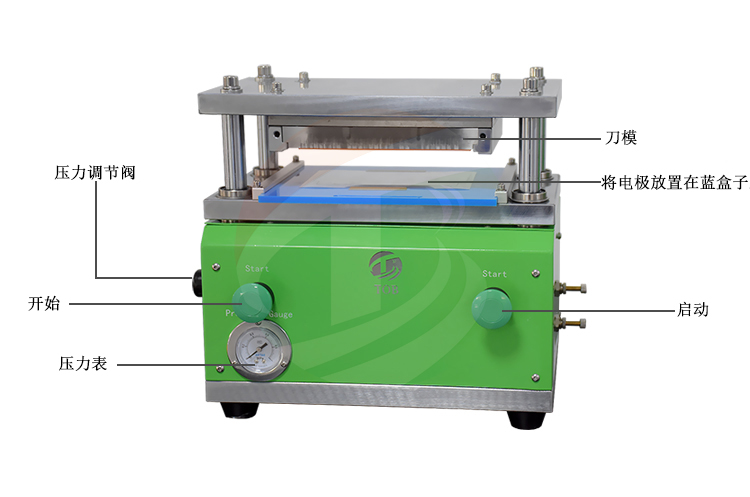

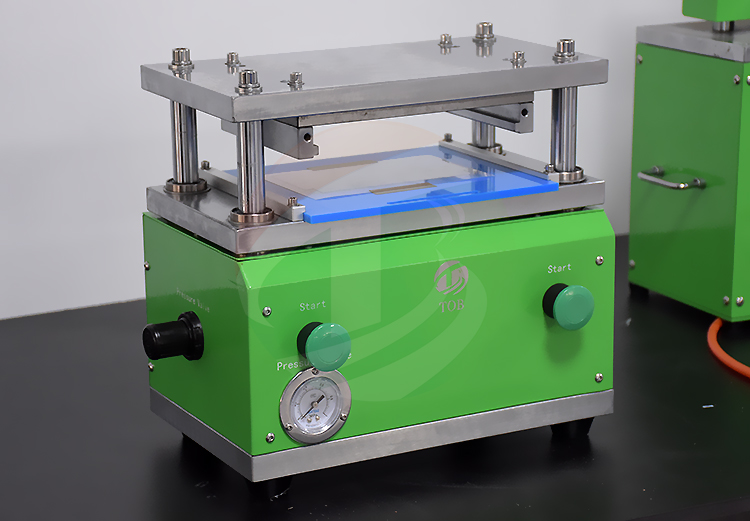

产品图片
