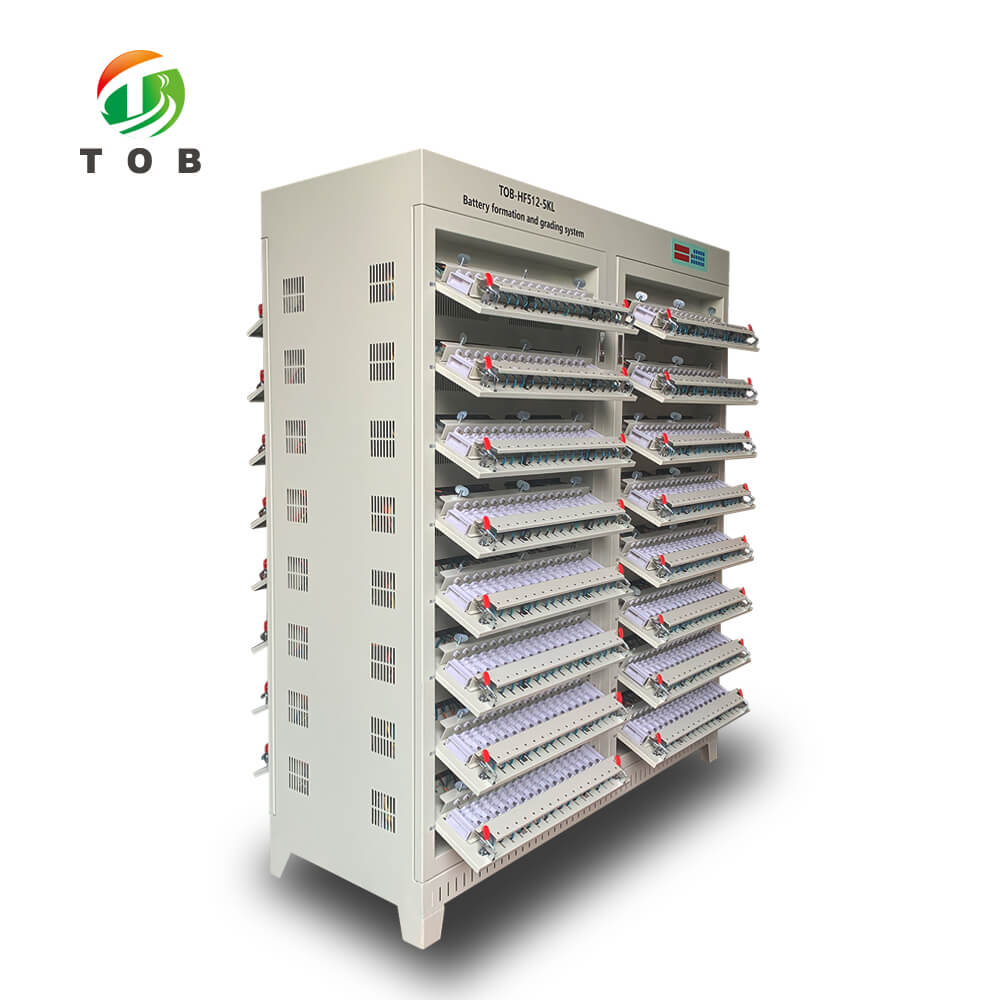

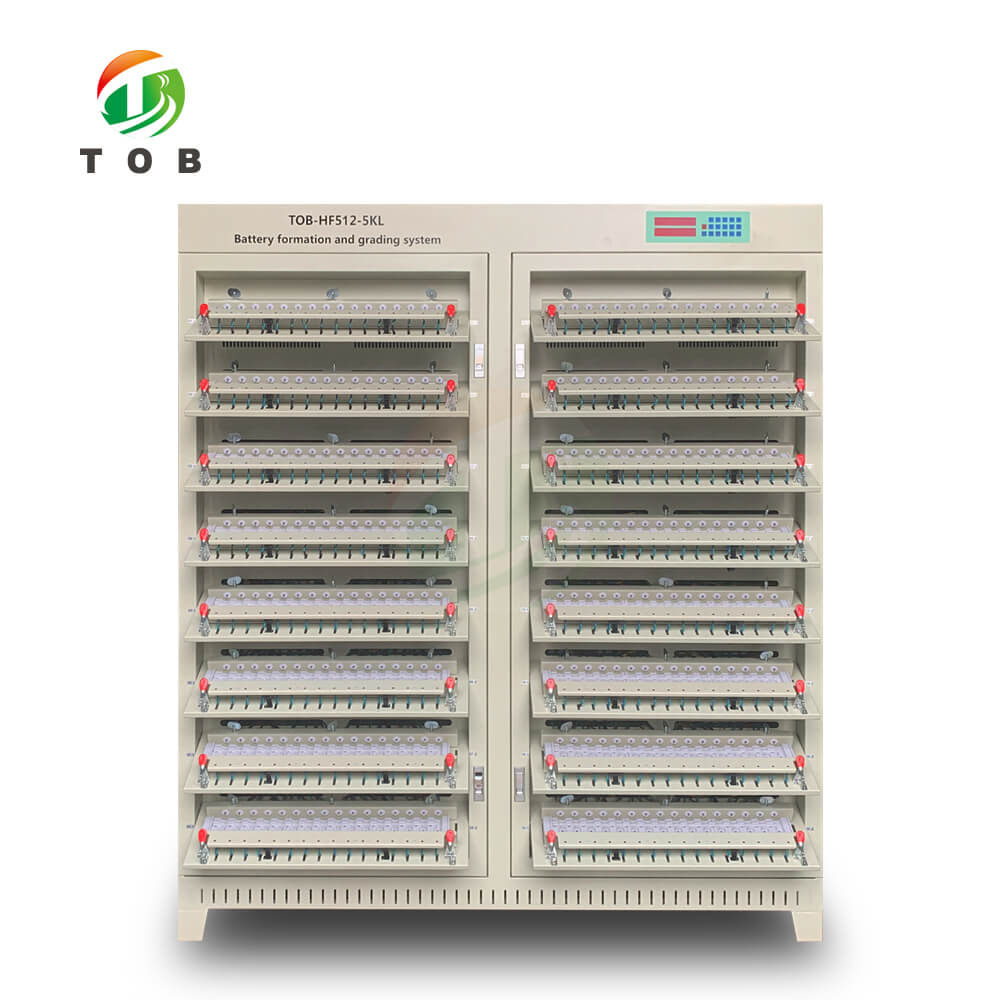

可充电电池检测化成分容设备
1.设备的基本构成
本设备主要由计算机、通讯接口及电池检测柜构成。。。。 。。电池检测柜由包括夹具及放置夹具的板体、恒流恒压源、寄存控制电路、采样电路、单片机和控制面板组成。。。。 。。
2.设备的主要性能
1)每台设备可对512只符合电压范围的电池进行恒流恒压充电和恒流放电测试。。。。 。。
2)采用恒流-恒压电源，，，，，，恒流到恒压切换无冲击，，，，，，特别适合于锂离子电池充电要求。。。。 。。
3)设备采用AVR单片计算机作控制中枢，，，，，，配合外围采样电路，，，，，，既可由上级计算机控制工作，，，，，，当连接计算机工作时，，，，，，可保存所有通道的完整充放电曲线，，，，，，也可脱离上级计算机，，，，，，通过控制面板操作，，，，，，完成恒流恒压充电、恒流放电测试、按时间分选等工作。。。。 。。
4)每只电池完全拥有独立的恒流恒压源，，，，，，自成回路互不影响。。。。 。。
5)在每个电池夹具上面装一个发光二极管作为工作状态显示，，，，，，当放电完成后，，，，，，可用于指示电池容量分选。。。。 。。
6)实时检测每个电池电压，，，，，，充电时，，，，，，先恒流充电，，，，，，当电池电压达到设定值时，，，，，，将平滑转入恒压充电，，，，，，满足设定的时间或电流终止条件时，，，，，，充电结束。。。。 。。恒流放电时，，，，，，当电池电压低于设定值时，，，，，，结束放电，，，，，，对应电池指示灯点亮。。。。 。。
7)具有掉电；；；； ；；；；すδ埽，，，，来电后能接原来的工作流程继续运行。。。。 。。
8)上位机可以设置32个工步参数、256个循环，，，，，，每台上位机可以连接1～15套单片机系统（建议10套以下）。。。。 。。
9)配套软件功能。。。。 。。
A.采用图型操作介面，，，，，，显示各电池电压、电流、时间、容量等数据，，，，，，并以各种颜色显示相应工作状态以及异常情况；；；； ；；；；
B.任意分段电池容量指示（最多100段）；；；； ；；；；
C.可根据电压、电流、时间的变化条件记录数据点，，，，，，组成完整充放曲线数据，，，，，，曲线数据点时间间隔≤10秒
D.多种条件（容量、时间、开路电压、放电平台等）进行电池分选功能；；；； ；；；；
E.自动计算恒流充电比率、容量损耗、放电效率、平均电压、中值电压等数据；；；； ；；；；
F.操作员权限设置，，，，，，分级操作；；；； ；；；；
G.可显示充放电曲线图、循环图；；；； ；；；；
3.主要技术参数
|
设备型号 |
TOB-HF512-5KL |
TOB-HF512-0.2TS |
|
设备通道数 |
整机共512通道 |
|
|
工作流程控制方式 |
整柜控制 |
|
|
充电模式 |
恒流、恒压 |
|
|
充电截止条件 |
电压、电流、时间、容量 |
|
|
放电模式 |
恒流 |
|
|
放电截止条件 |
电压、时间、容量 |
|
|
采样巡检周期 |
≤10s |
|
|
电压测量范围 |
0~5V，，，，，，分辨率1mV |
|
|
电池电压范围 |
充电：0~4.5V，，，，，，放电：4.5~2.0V |
充电：0~4.5V，，，，，，放电：4.5~2.5V |
|
恒压电压范围 |
3~4.5V |
|
|
电压精度 |
±（0.05%RD+0.1%FS） |
|
|
电流范围 |
充电0.025-5A，，，，，，放电0.025-5A，，，，，，分辨率1mA |
|
|
电流精度 |
±（0.1%RD+0.1%FS） |
|
|
时间范围 |
0~30000分钟内任意设置，，，，，，时间单位为min |
|
|
时间精度 |
≤±0.1% |
|
|

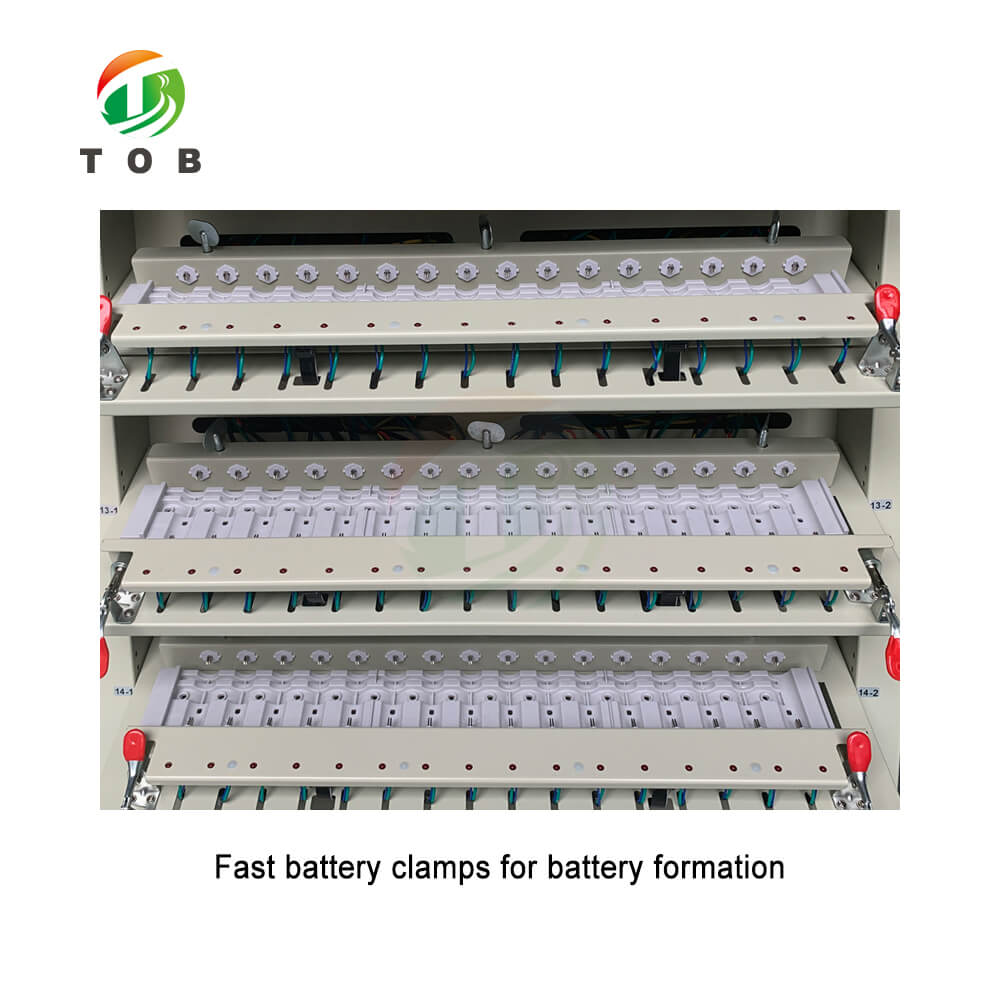

夹具类型 |
快速推夹式 |
聚合物夹具 |
|
夹具间距 |
圆柱指定型号 |
55mm |
|
支持电池 |
圆柱指定型号 |
聚合物软包电池 |
|
工作电源 |
三相四线制，，，，，，AC380V±10%，，，，，，50HZ，，，，，，功耗≤23KW |
三相四线制，，，，，，AC380V±10%，，，，，，50HZ，，，，，，功耗≤4KW |
|
通讯方式 |
RS485，，，，，，波特率57600 |
|
|
外型尺寸 |
1650mm（宽）×500mm（深）×1914mm（高） |
1440mm（宽）×500mm（深）×1840mm（高） |
|
工作环境 |
温度：0-40℃，，，，，，相对温度≤85% |
|
|
满负荷工作电流 |
相线最大30A，，，，，，零线最大3A |
相线最大15A，，，，，，零线最大3A |
|
设备启动电流 |
空气开关合闸瞬间约60A |
|
|
整机重量 |
约400公斤 |
约200公斤 |
4.系统主要配置要求
计算机系统最低配置：P4 以上CPU，，，，，，2G 以上内存，，，，，，200G 以上硬盘空间，，，，，，EGA/VGA 彩显，，，，，，CD-ROM 一个，，，，，，鼠标一个，，，，，，MicrosoftTM Windows XP以上 操作系统，，，，，，一个可用的RS232 串行通讯口，，，，，，Windows支持的打印机。。。。 。。计算机系统由用户自配，，，，，，并视实际需要确定微机系统的数量。。。。 。。
